Настройка CAPsMAN для MikroTik AX, совместимость с AC
Краткое описание: инструкция по настройке MikroTik CAPsMAN, бесшовного WiFi 6 для устройств MikroTik AX в RouterOS v.13 и выше. В виде актуального дополнения будут рассмотрены две схемы совместимости между MikroTik AX и MikroTik AC. В качестве тестового стенда используется: MikroTik hAP ax2, MikroTik cAP ax, MikroTik RB3011UiAS-RM, MikroTik wAP.
Оборудование MikroTik AX в новом пакете wifi-qcom(WiFiWave2) начинает поддержку проколов бесшовного WiFi, а именно 802.11r/k/v. И для ценителей WiFi от MikroTik это настоящий прорыв в беспроводных технологиях. Больше ни какого быстрого роуминга, WiFi 6 начинает работать бесшовно. Совершая аудио или видео звонок через Telegram, Whatsapp, Viber, Skype ваше устройство Iphone(IOS) или Android будет плавно переключаться между точками доступа WiFi без потери качества сигнала. И более того, устройство не само переключается между точками доступа WiFi 6, а именно контроллер CAPsMAN совершает это переключение, благодаря поддержке проколов 802.11r/k/v.

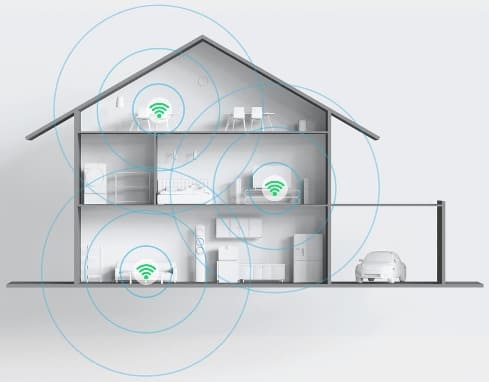

Именно бесшовный WiFi 6 это то, что все хотят видеть в своей сетевой инфраструктуре, когда рядом с роутером MikroTik появляется дополнительная точка доступа WiFi 6. В CAPsMAN можно подключить новые устройства MikroTik AX, а также прошлое поколение MikroTik AC.
Настройка CAPsMAN для MikroTik AX, бесшовный WiFi 6
Настройка контроллера CAPsMAN в новой версии прошивки в RouterOS v.13 будет производиться на центральном роутере MikroTik hAP ax2, прошивка которого обновлена до RouterOS v. 7.13.2. Роутер MikroTik hAP ax2 находится в базовой конфигурации, а CAPsMAN конфигурация будет выгружена в текстовый вид в конце текущего раздела.
Настройка находится в System→Packages

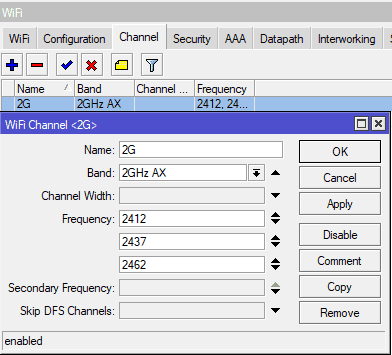

Настройка частотных каналов MikroTik AX
- Band – версия WiFi 6 стандарта(A, N, AX и тд);
- Channel Width – ширина канала;
- Frequency – список частотных каналов. В примере перечислены непересекающиеся каналы 1(2412), 6(2437) и 11(2462), только эти значение будет выбраны точками доступа WiFi 6. Такой подход обеспечит максимальную производительность на частоте 2G. Для 5G рекомендуется оставить параметр Frequency пустым.
Настройка находится в WiFi→Channel

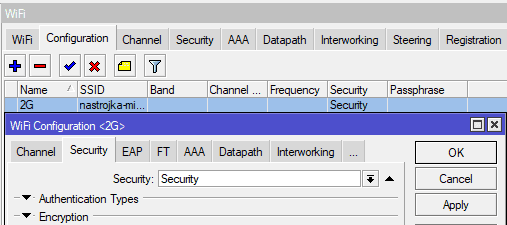

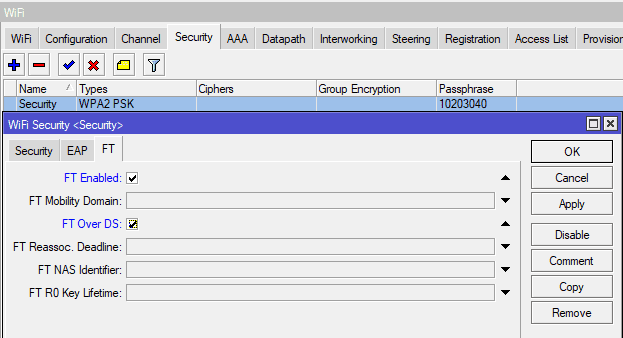

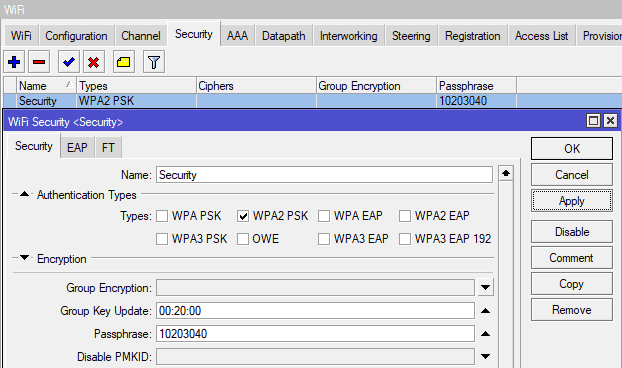

Настройка пароля MikroTik AX
Настройка находится в WiFi→Security

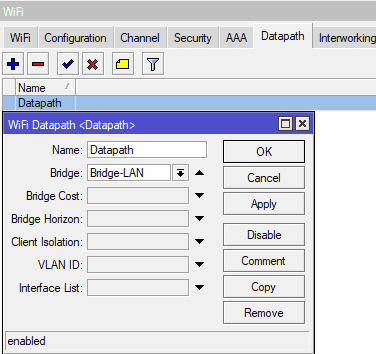

Настройка Datapath для MikroTik AX
Настройка находится в WiFi→Datapath

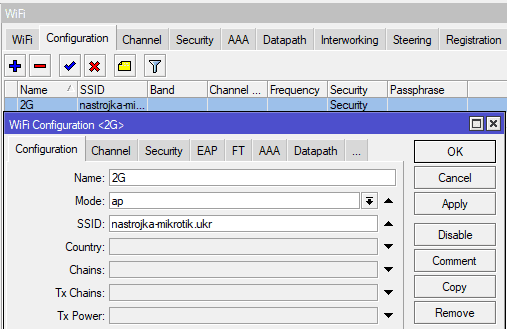

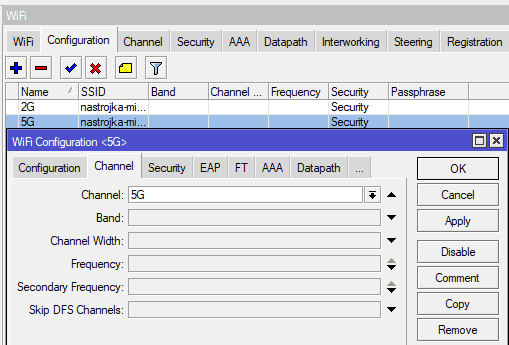

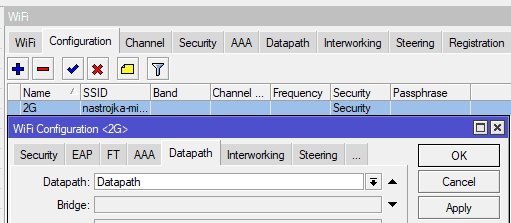

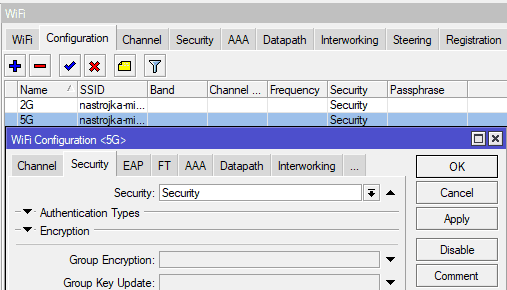

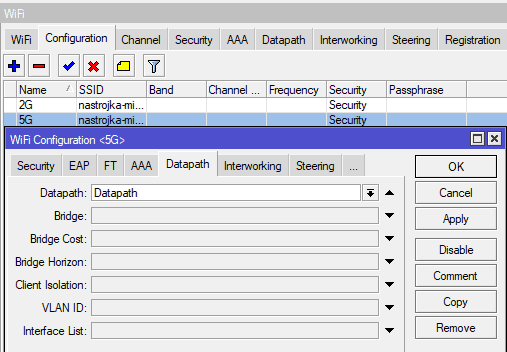

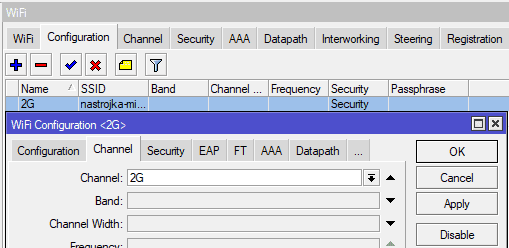

Настройка MikroTik AX Configuration
Настройка находится в WiFi→Configuration

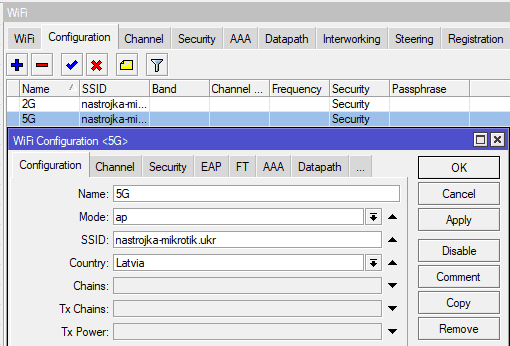

Для конфигурации 5G выбрана страна Country=Latvia для лучшей совместимости устройств, которые работают на 5Ггц.

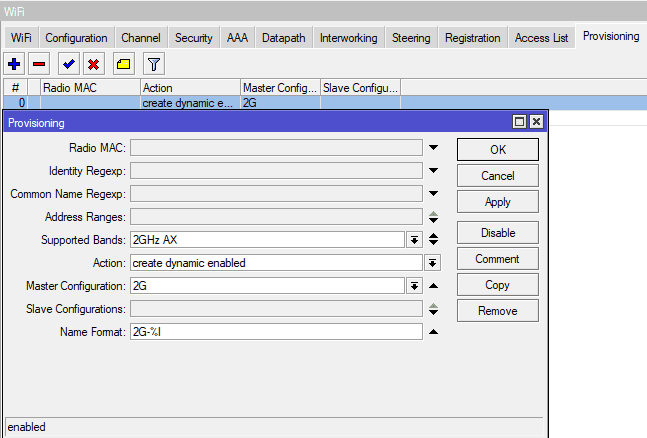

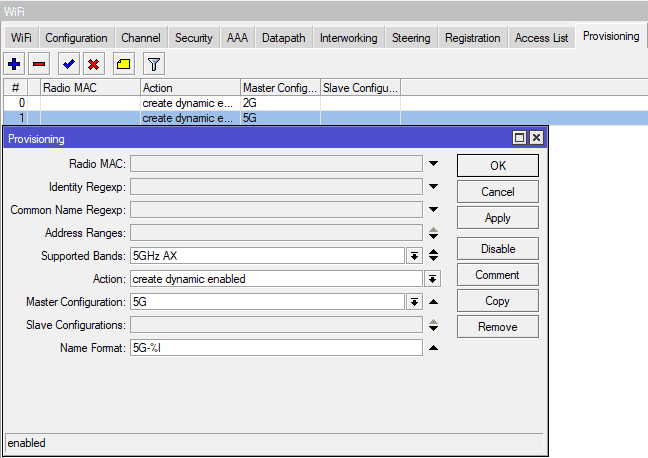

Настройка MikroTik AX Provisioning
Настройка находится в WiFi→Provisioning

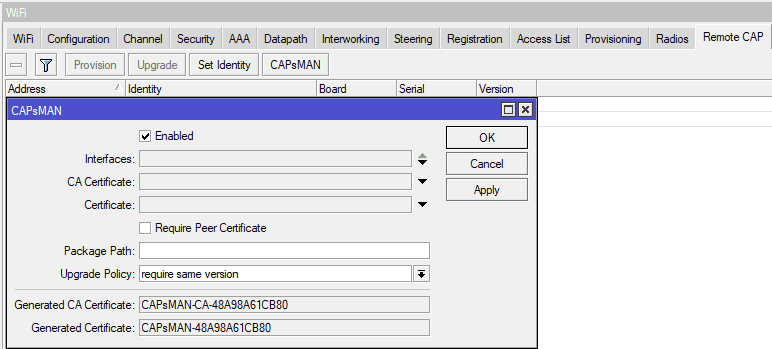

Включить CAPsMAN в MikroTik AX
Настройка находится в WiFi→Remote CAP→CAPsMAN
Update Policy = require same version прошивки точек доступа MikroTik AX должны быть такой же версии, что и на контроллере CAPsMAN.

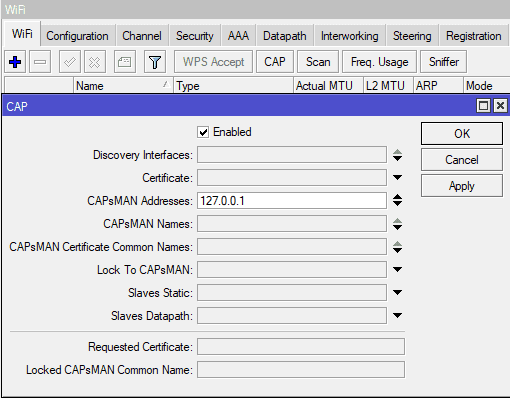

Указать путь к CAPsMAN в MikroTik AX

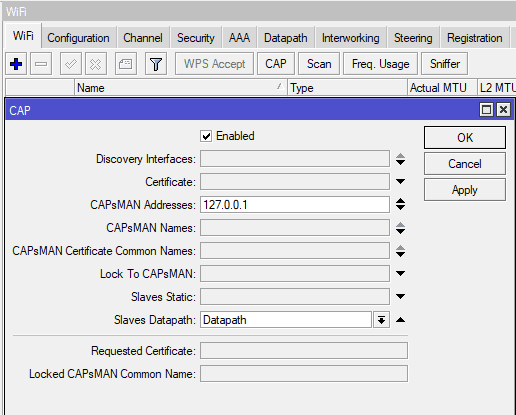

Так как контроллер CAPsMAN располагается на том же устройстве, что и WiFi 6 модули, то в качестве CAPsMAN Addresses следует указать 127.0.0.1
Настройка находится в WiFi→CAP
Включить CAPsMAN для wifi1 и wifi2
Настройка находится в WiFi→WiFi→wifi1\wifi2
Полная выгрузка конфигурации CAPsMAN с MikroTik AX
# 2024-01-21 12:42:59 by RouterOS 7.13.2 # software id = P4A7-BFN9 # # model = C52iG-5HaxD2HaxD # serial number = HE508HJ2TMX /interface bridge add admin-mac=CA:D7:EC:B6:EC:B2 auto-mac=no name=Bridge-LAN port-cost-mode=\ short /interface wifi channel add band=2ghz-ax disabled=no frequency=2412,2437,2462 name=2G add band=5ghz-ax disabled=no name=5G /interface wifi datapath add bridge=Bridge-LAN disabled=no name=Datapath /interface wifi security add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes group-key-update=20m \ name=Security passphrase=10203040 /interface wifi configuration add channel=2G datapath=Datapath disabled=no mode=ap name=2G security=\ Security ssid=nastrojka-mikrotik.ukr add channel=5G country=Latvia datapath=Datapath disabled=no mode=ap name=5G \ security=Security ssid=nastrojka-mikrotik.ukr /interface bridge port add bridge=Bridge-LAN interface=ether1 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether2 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether3 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether4 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether5 internal-path-cost=10 path-cost=10 /interface wifi cap set caps-man-addresses=127.0.0.1 enabled=yes slaves-datapath=Datapath /interface wifi capsman set enabled=yes interfaces="" package-path="" require-peer-certificate=no \ upgrade-policy=require-same-version /interface wifi provisioning add action=create-dynamic-enabled disabled=no master-configuration=2G \ name-format=2G-%I supported-bands=2ghz-ax add action=create-dynamic-enabled disabled=no master-configuration=5G \ name-format=5G-%I supported-bands=5ghz-ax /ip dhcp-client add interface=Bridge-LAN /system clock set time-zone-name=Europe/Kiev /system identity set name=MikroTik-CAPsMAN /system note set show-at-login=no
Подключение MikroTik cAP ax к CAPsMAN, создание бесшовного WiFi 6
В качестве точки доступа будут использоваться MikroTik cAP ax. Общая задача звучит так:
- Точка доступа должна загружать настройки WiFi 6 с контроллера CAPsMAN;
- Все Ethernet порты должны типа LAN.

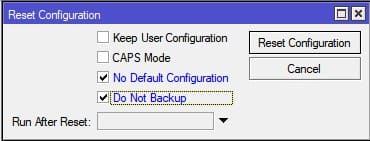

Сброс настроек на точке доступа MikroTik AX
Настройка находится в System→Reset Configuration

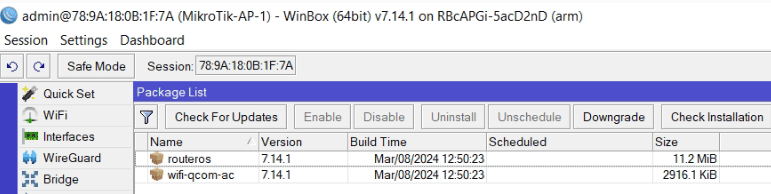

Обновление прошивки на точке доступа MikroTik AX
Настройка находится в System→Packages→Check For Updates

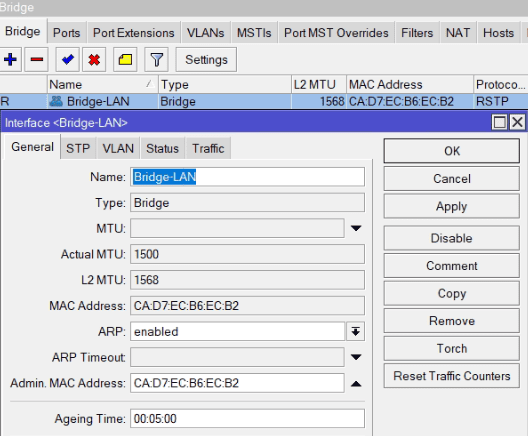

Создание Bridge на точке доступа MikroTik AX
Параметр Admin. MAC Address следует скопировать с параметра MAC Address и если точка доступа в сети не одна, необходимо контролировать его уникальность.
Настройка находится в Bridge→Bridge

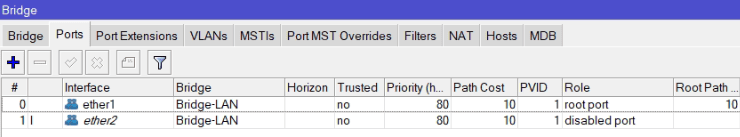

Добавление портов в Bridge для точки доступа MikroTik AX
В Bridge нужно добавить все Ethernet порты.
Настройка находится в Bridge→Ports

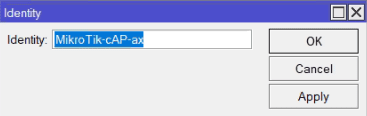

Настройка идентификатора для точки доступа MikroTik AX
Для того, чтобы в списке устройств можно было отличить одно устройство от другого, рекомендуется использовать идентификаторы. Точки доступа можно наделять общим идентификатором по принадлежности к помещению или типу устройств.
Настройка находится в System→Identity

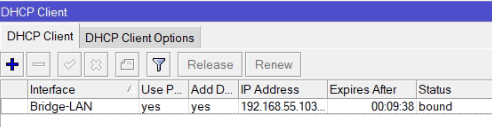

Настройка DHCP client на точке доступа MikroTik AX
Настройка находится в IP→DCHP client

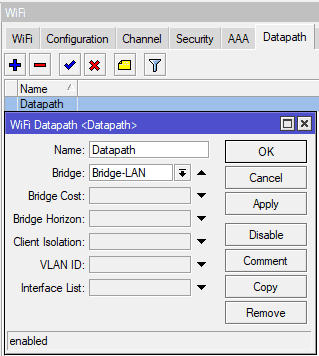

Создать Datapath на точке доступа MikroTik AX
Настройка находится в WiFi→Datapath
Подключиться к CAPsMAN
Настройка находится в WiFi→CAP

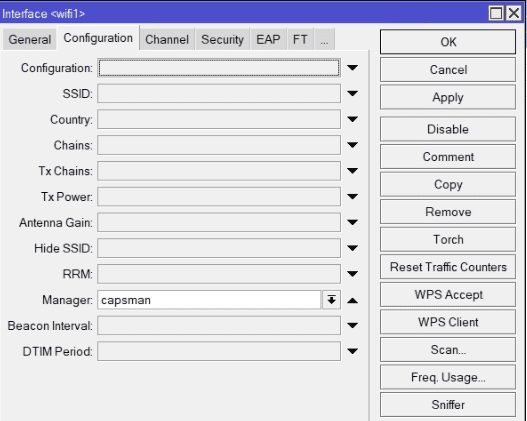

Использовать CAPsMAN Manager
Настройка находится в WiFi→wifi1\wifi2→Configuration

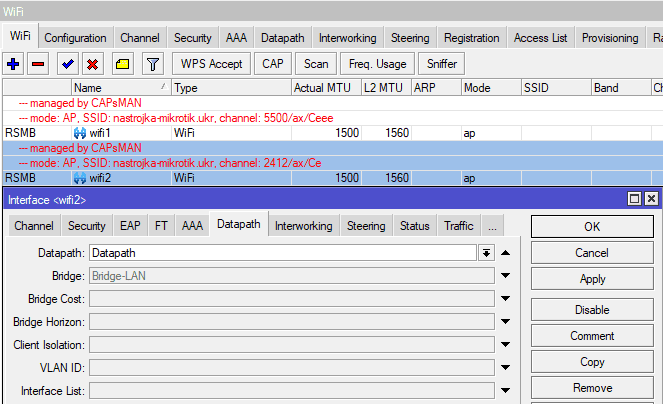

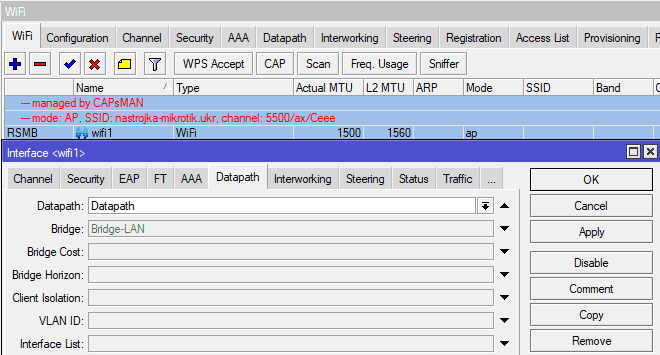

Использовать Local Forwarding
Для использовании опции local forwarding на точке доступа нужно в настройках каждого радиомодуля(wifi1 и wifi2) выбрать локальный Datapath.
Настройка находится в WiFi→wifi1\wifi2→Datapath

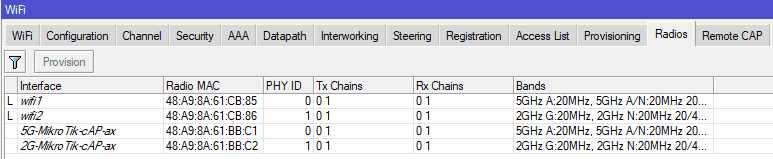

Обзор списка подключенных точек доступа MikroTik AX
Если по какой-то причине точка доступа отображается в этом списке, но ещё не работает в CAPsMAN, можно воспользоваться командой Provisioning, которая применит на точке доступа MikroTik AX текущую CAPsMAN конфигурацию.
Настройка находится в WiFi→Radio→Provision
Полная выгрузка конфигурации точки доступа MikroTik AX
# 2024-01-21 13:10:11 by RouterOS 7.13.2 # software id = D78K-RS7N # # model = cAPGi-5HaxD2HaxD # serial number = HEG08PW6WBW /interface bridge add admin-mac=16:0A:05:A2:6A:A5 auto-mac=no name=Bridge-LAN /interface wifi datapath add bridge=Bridge-LAN disabled=no name=Datapath /interface wifi # managed by CAPsMAN # mode: AP, SSID: nastrojka-mikrotik.ukr, channel: 5500/ax/Ceee set [ find default-name=wifi1 ] configuration.manager=capsman .mode=ap \ datapath=Datapath disabled=no # managed by CAPsMAN # mode: AP, SSID: nastrojka-mikrotik.ukr, channel: 2412/ax/Ce set [ find default-name=wifi2 ] configuration.manager=capsman .mode=ap \ datapath=Datapath disabled=no /interface bridge port add bridge=Bridge-LAN interface=ether1 add bridge=Bridge-LAN interface=ether2 /interface wifi cap set discovery-interfaces=Bridge-LAN enabled=yes slaves-datapath=Datapath /ip dhcp-client add interface=Bridge-LAN /system clock set time-zone-name=Europe/Kiev /system identity set name=MikroTik-cAP-ax /system note set show-at-login=no
Совместимость между MikroTik AX и AC, обзор пакетов RouterOS v.7.13
С выходном AX устройств стало понятным, что MikroTik не позаботился о совместимости со старой линейкой N\AC устройств, которые занимали лидирующую позицию при выборе бесшовного WiFi. Самым часто заменяющим устройством в сети обычно выступает роутер и в случае с MikroTik его замена сопровождается огромным списком дополнительных задач, основная из которых – что сделать со старой сетью N\AC устройств, если новый роутер MikroTik c новым AX WiFi 6 и в нём нет поддержки N\AC устройств.
В прошивке RouterOS v.7.13 и выше появляется прямая и обратная совместимость, были добавлены\удалены\обновлены пакеты:
- Пакет wifiwave2 – УДАЛЕН. Предназначался для устройств с поддержкой AX стандарта, актуален только до RouterOS v.7.12.1.
- Пакет wifi-qcom-ac;
- Пакет wifi-qcom это новое представление пакета wifiwave2 в RouterOS версии от v.7.13;
Для устройств с совместимыми радиомодулями также требуется либо пакет драйверов wifi-qcom-ac (для наборов микросхем 802.11ac), либо пакет драйверов wifi-qcom для наборов микросхем 802.11ax и более новых.
- Пакет wireless пакет для настройки MikroTik N\AC.
Некоторые точки доступа MikroTik Wi-Fi 5, интерфейсы которых управляются через Wireless меню, могут вместо этого установить дополнительный пакет wifi-qcom-ac, чтобы сделать свои интерфейсы совместимыми с меню Wi-Fi. Для этого необходимо удалить пакет wireless, затем установить wifi-qcom-ac.
И в каких-то комбинациях это должно экономить внутреннюю память, а также это драйвера для соответствующих стандартов, wifi-qcom это AX и wifi-qcom-ac очевидно AC.
Несовместимы
RB4011iGS+5HacQ2HnD-IN (без поддержки интерфейса 2,4 ГГц), wAP ac (RBwAPG-5HacT2HnD) и все другие устройства с процессором MIPSBE.
Первым шагом для настройки CAPsMAN на MikroTik это обновление прошивки до версии RouterOS v.7.12.1. На этапе обновления до версии 7.12.1 будет происходить подготовка для конвертации WiFi пакетов и дальше можно обновляться до версии RouterOS v.7.13 и выше. Подобное “двойное” обновление нужно совершить на всех устройствах, не зависимо от стандарта WiFi. После обновления MikroTik стандарта AX или AC меню в Winbox уже содержит два раздела и три пункта:
- WiFi – раздел c модулями MikroTik AX, тут также можно настраивать CAPsMAN для MikroTik AX;
- Wireless→CAPsMAN – обычный раздел CAPsMAN, без каких-либо обновлений;
- Wireless→Wireless – раздел c модулями MikroTik N\AC.
Для того, чтобы максимально изучить этот переход, будут рассмотрены две схемы:
- Контроллер CAPsMAN(процессор ARM) с поддержкой N\AC устройств, на который нужно добавить MikroTik AX(процессор ARM64) ;
- Настроенный CAPsMAN для MikroTik AX(процессор ARM64) устройств, в который нужно добавить MikroTik N\AC(процессор ARM).
Подключение MikroTik AX к MikroTik AC
Первый пример схемы по настройке CAPsMAN на RouterOS v.7.13 будет основан на поэтапном обновлении роутера MikroTik RB3011UiAS-RM, на котором уже работает CAPsMAN и в него подключены точки доступа MikroTik wAP. Т.е. в роутер MikroTik N\AC нужно добавить точку доступа MikroTik AX.

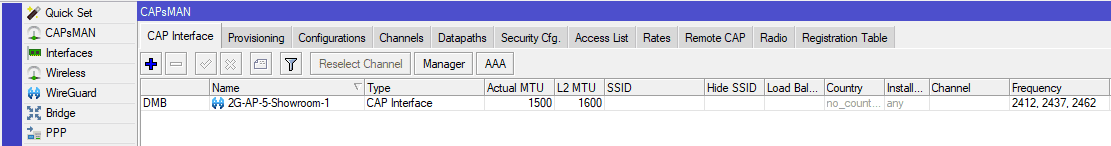

Визуальное представление меню CAPsMAN

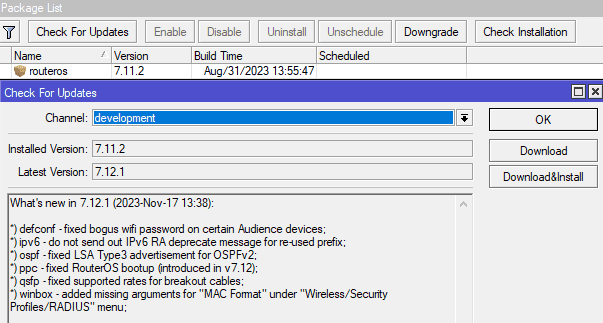

Обновление прошивки до RouterOS v.7.12.1
После обновления ни каких изменений на MikroTik RB3011UiAS-RM не произошло и нужно продолжать обновлять прошивку на RouterOS v.7.13 и выше.

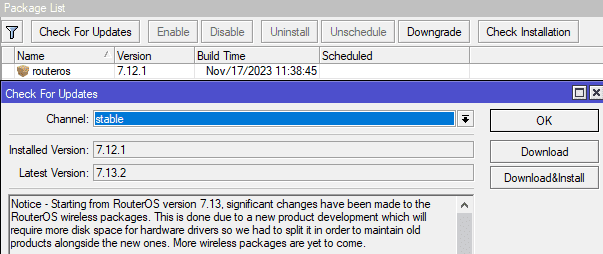

Обновление прошивки до RouterOS v.7.13.2
После обновления автоматически добавился пакет Wireless а в меню добавился пункт WiFi, который предназначен для подключения устройств типа MikroTik AX. А старое меню с CAPsMAN теперь располагается оп новому пути, Wireless→CAPsMAN.

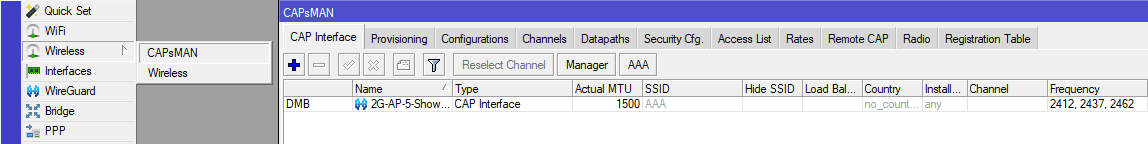

Визуальное представление нового меню CAPsMAN
Как видно, прошлая настройка CAPsMAN для MikroTik N\AC успешно перенеслась и можно переходить к настройке CAPsMAN для MikroTik AX. Настройка в деталях не будет рассмотрена, т.к. она ни чем не отличается от настройки CAPsMAN на MikroTik AX. Стоит отменить, что в этой схеме бесшовный WiFi работать не будет, т.к. 802.11r/k/v поддерживаются только пакетом wifi-qcom, а какMikroTik wAP раз попадает в список не поддерживаемых устройств.
Выгрузка настроек CAPsMAN для AX устройств
/interface wifi channel add band=2ghz-ax disabled=no frequency=2412,2437,2462 name=2G add band=5ghz-ax disabled=no name=5G /interface wifi datapath add bridge=Bridge-LAN disabled=no name=Datapath /interface wifi security add authentication-types=wpa2-psk,wpa3-psk disabled=no group-key-update=1h \ name=Security passphrase=10203040 /interface wifi configuration add channel=2G datapath=Datapath disabled=no mode=ap name=2G security=\ Security ssid=Home add channel=5G country=Latvia datapath=Datapath disabled=no mode=ap name=5G \ security=Security ssid=Home /interface wireless security-profiles set [ find default=yes ] supplicant-identity=MikroTik /interface wifi capsman set enabled=yes package-path="" require-peer-certificate=no upgrade-policy=\ require-same-version /interface wifi provisioning add action=create-dynamic-enabled disabled=no master-configuration=2G \ supported-bands=2ghz-ax add action=create-dynamic-enabled disabled=no master-configuration=5G \ supported-bands=5ghz-ax
Осталось только подключить MikroTik AX и процедуру по настройке совместимости между MikroTik N\AC и MikroTik AX можно считать решённой.
Подключение MikroTik AC к MikroTik AX, единый и бесшовный WiFi 6
Раздел находится в разработке, до завершения осталось:
Улучшенный гостевой Wi-Fi с помощью CAPsMAN в сети MikroTik AX
С обновлением линейки WiFi 6 оборудования на MikroTik AX потребность в гостевом WiFi осталось актуальной, однако настройка новой версии гостевого WiFi в RouterOS v.7 кардинально изменилась. Основным требованием к работе гостевого WiFi 6 на основе CAPsMAN это использование VLAN.
Гостевой WiFi – отдельная беспроводная сеть, которая имеет выход только в интернет. Применяется в частном и корпоративном сегменте для увеличения безопасности локальной сети путем отделения в отдельную, изолированную сеть.
Преимуществом использовании VLAN для гостевого WiFi 6 можно назвать снижение нагрузки с CAPsMAN. И с точки зрения архитектуры построения гостевого WiFi на VLAN, этот метод весьма распространённый и используется в оборудовании UniFi и Tplink Omada.
Недостатком настройки VLAN в CAPsMAN это наличие управляемых коммутаторов(L2-L3) между роутером MikroTik AX и точкой доступа WiFi 6. Это условие конечно же распространяется только на ту схему сети, где точка доступа WiFi 6 не подключается напрямую к роутеру MikroTik AX.
Полезные ссылки:
В качестве примера будет рассмотрена упрощённая WiFi 6 сеть на базе роутера MikroTik AX, в которому точка доступа WiFi 6 подключается непосредственно в порт Ethernet.

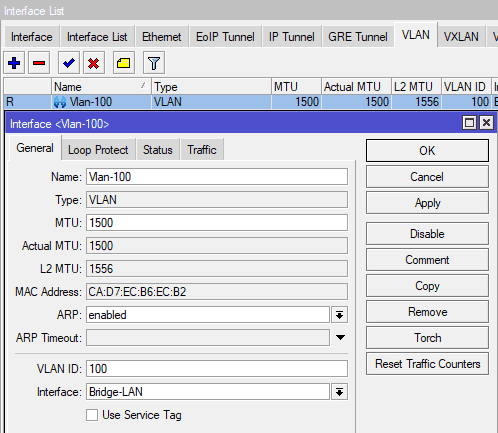

Добавление гостевого VLAN

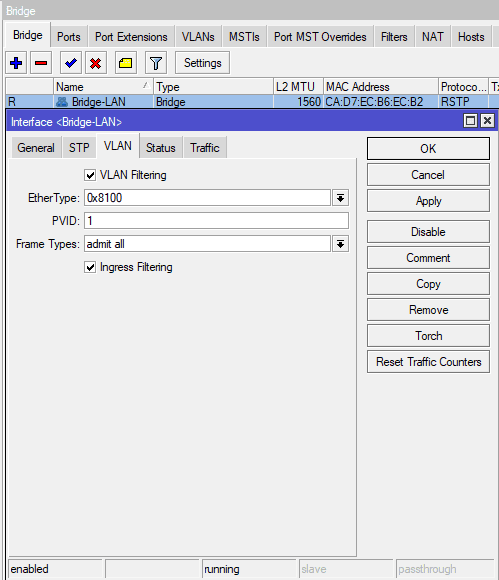

Включить VLAN в Bridge

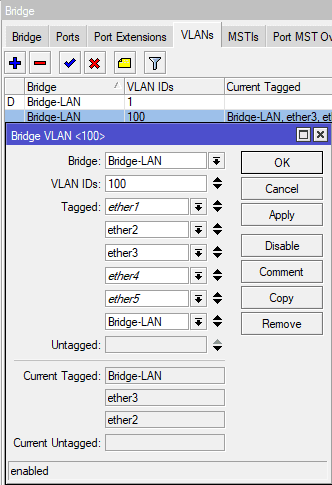

Определить тегированные порты

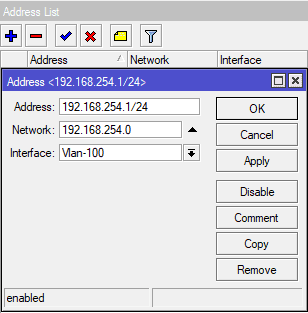

Назначить IP для шлюза гостевого WiFi

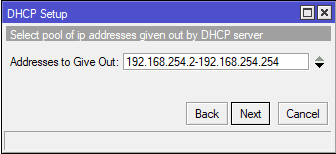

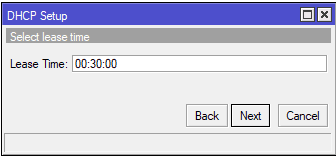

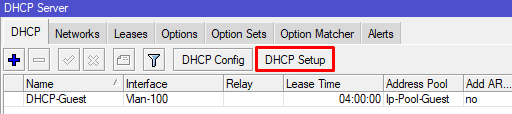

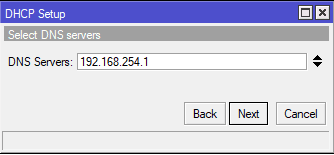

Настроить DHCP сервер для гостевого WiFi

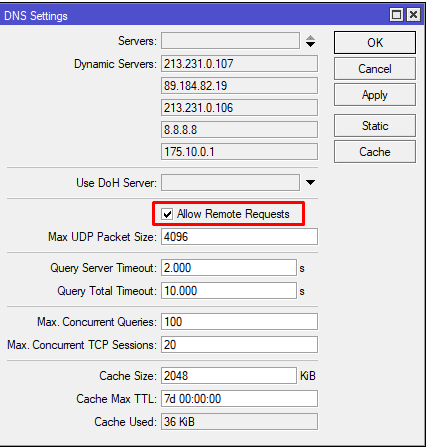

Включить DNS сервер для гостевого WiFi

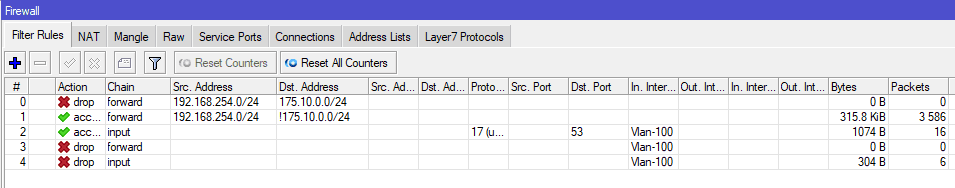

Правила Firewall для гостевого WiFi

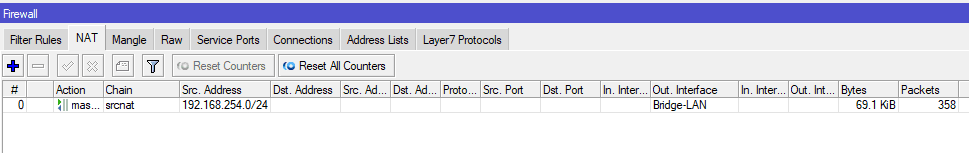

Добавит NAT для гостевого WiFi

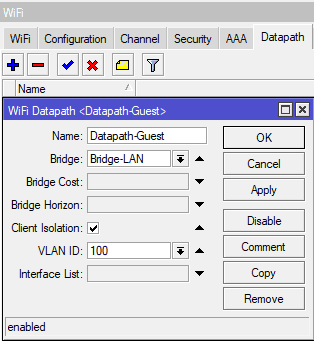

Добавить Datapath для гостевого WiFi
client-isolation=yes клиенты гостевого WiFi 6 буду изолированы друг от друга.

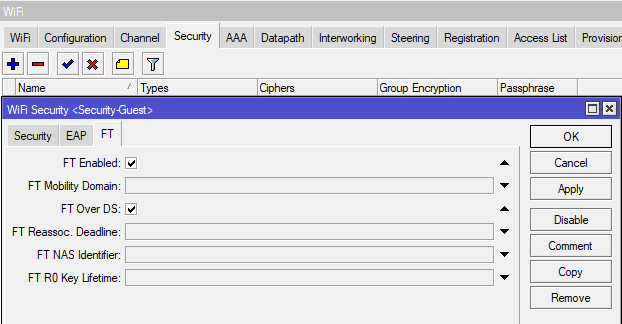

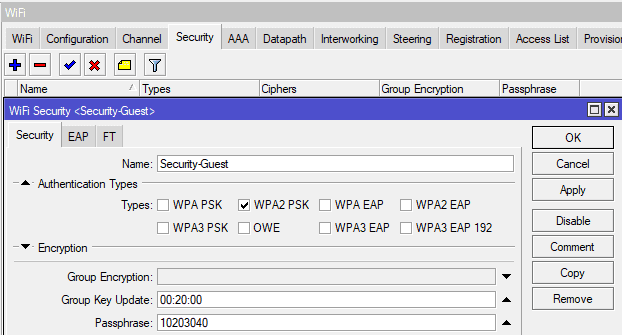

Добавить пароль для гостевого WiFi

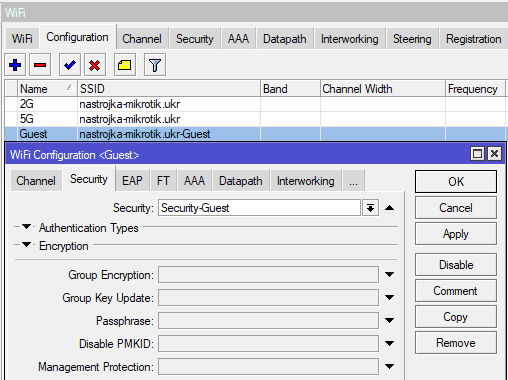

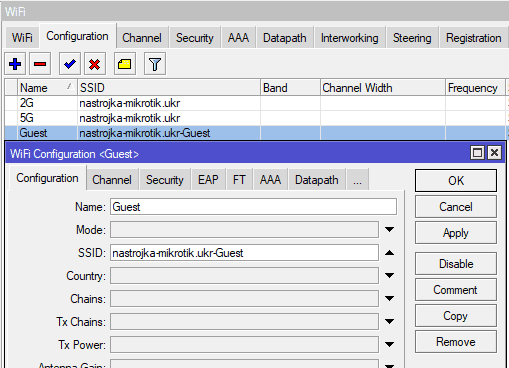

Настроить конфигурацию для гостевого WiFi

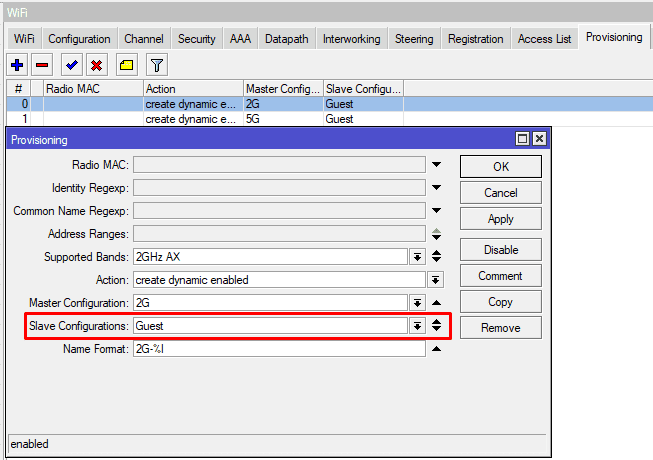

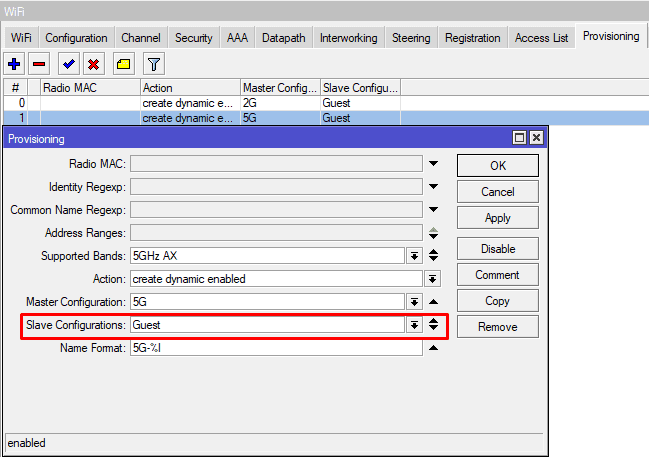

Обновить правила Provisioning для гостевого WiFi

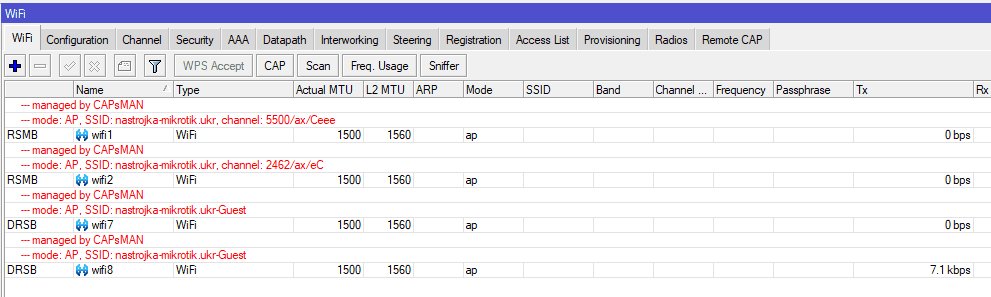

Со стороны точки доступа WiFi 6 ни каких дополнительных настроек VLAN производить не нужно, гостевая сеть подхватится с CAPsMAN автоматически.
Полная выгрузка CAPsMAN включая гостевую сеть WiFi 6
# 2024-01-28 17:09:11 by RouterOS 7.13.3 # software id = QC2A-0MC2 # # model = C52iG-5HaxD2HaxD # serial number = HE508JJ4XJS /interface bridge add admin-mac=CA:D7:EC:B6:EC:B2 auto-mac=no name=Bridge-LAN port-cost-mode=\ short vlan-filtering=yes /interface vlan add interface=Bridge-LAN name=Vlan-100 vlan-id=100 /interface wifi channel add band=2ghz-ax disabled=no frequency=2412,2437,2462 name=2G add band=5ghz-ax disabled=no name=5G /interface wifi datapath add bridge=Bridge-LAN disabled=no name=Datapath add bridge=Bridge-LAN client-isolation=yes disabled=no name=Datapath-Guest \ vlan-id=100 /interface wifi security add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes \ group-key-update=20m name=Security passphrase=10203040 add authentication-types=wpa2-psk disabled=no ft=yes ft-over-ds=yes \ group-key-update=20m name=Security-Guest passphrase=10203040 /interface wifi configuration add channel=2G datapath=Datapath disabled=no mode=ap name=2G security=\ Security ssid=nastrojka-mikrotik.ukr add channel=5G country=Latvia datapath=Datapath disabled=no mode=ap name=5G \ security=Security ssid=nastrojka-mikrotik.ukr add datapath=Datapath-Guest disabled=no name=Guest security=Security-Guest \ ssid=nastrojka-mikrotik.ukr-Guest /ip pool add name=Ip-Pool-Guest ranges=192.168.254.2-192.168.254.254 /ip dhcp-server add address-pool=Ip-Pool-Guest interface=Vlan-100 name=DHCP-Guest /interface bridge port add bridge=Bridge-LAN interface=ether1 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether2 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether3 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether4 internal-path-cost=10 path-cost=10 add bridge=Bridge-LAN interface=ether5 internal-path-cost=10 path-cost=10 /interface bridge vlan add bridge=Bridge-LAN tagged=ether1,ether2,ether3,ether4,ether5,Bridge-LAN \ vlan-ids=100 /interface wifi cap set caps-man-addresses=127.0.0.1 enabled=yes slaves-datapath=Datapath /interface wifi capsman set enabled=yes interfaces="" package-path="" require-peer-certificate=no \ upgrade-policy=require-same-version /interface wifi provisioning add action=create-dynamic-enabled disabled=no master-configuration=2G \ name-format=2G-%I slave-configurations=Guest supported-bands=2ghz-ax add action=create-dynamic-enabled disabled=no master-configuration=5G \ name-format=5G-%I slave-configurations=Guest supported-bands=5ghz-ax /ip address add address=192.168.254.1/24 interface=Vlan-100 network=192.168.254.0 /ip dhcp-client add interface=Bridge-LAN /ip dhcp-server network add address=192.168.254.0/24 dns-server=192.168.254.1 gateway=192.168.254.1 /ip dns set allow-remote-requests=yes /ip firewall filter add action=drop chain=forward dst-address=175.10.0.0/24 src-address=\ 192.168.254.0/24 add action=accept chain=forward dst-address=!175.10.0.0/24 src-address=\ 192.168.254.0/24 add action=accept chain=input dst-port=53 in-interface=Vlan-100 protocol=udp add action=drop chain=forward in-interface=Vlan-100 add action=drop chain=input in-interface=Vlan-100 /ip firewall nat add action=masquerade chain=srcnat out-interface=Bridge-LAN src-address=\ 192.168.254.0/24 /system clock set time-zone-name=Europe/Kiev /system identity set name=MikroTik-CAPsMAN /system note set show-at-login=no
